2010 is the Fathom restoration year. I think somebody found this Fathom near the Titanic and sold it to me

Good grief ! I thought my centaur was rough ...

Ah yes, the tell-tale sludge of "sewer flooded basement" are evident.  Either that or it comes from New Orleans.  One of my Black Knight's was completely underwater and there was sludge under the siderails.

Were the mouse turds in good condition at least?

Did the guy pay you to take it?

Quoted from necro_nemesis

Did the guy pay you to take it?

No sir, i pay the big price for this mess. I will try to shine it a little next year

super Max tu dois etre content...

curieux de savoir combien tu as payé

Quoted from beatmaster

curieux de savoir combien tu as payé

Haaaa tu brise toute la magie de la passion, je l'ai payé 800$
800$ + 600$ cpr playfield + 125$ cpr plastic + 250$ en électronique + 125$ stencil de cabinet + 275$ backglass repro + 250$ placage de zinc + 250$ de gugusse diverses = 2675$
Le fun de la restaurer, ca n'as pas de prix !!

Est-ce que qqun serais prêt a me l'acheter pour 2675$ une fois restaurer ? peut-être, j'en ai vu des belle se vendre plus cher que ca. Mais je n'ai aucune intention de la vendre.


ouin ca ressemble a ma black knight ca ...

500$ la game, 642$ cpr pf, 125$ plastic set, 300$ backglass, 100$ stencil, 100$ pour faire faire la peinture, new legs 45$, new posts, new balls, new leg levelers flipper rebuilt, rubbers, etc ~ 125 :

1937$ .... and I still haven't played one game and it's still standing on the rotisserie!



Et oui Max, je serais pret à acheter une de tes games à ton prix coutant anytime

moi too...lol

Check celle-là HAL , c ' est pas "the bottom of the sea , c ' est "the abyss"

http://cgi.ebay.com/Bally-Fath.....?hash=item20ae3dc370

very nice

Quoted from whizzervic

Check celle-là HAL , c ' est pas "the bottom of the sea , c ' est "the abyss"

http://cgi.ebay.com/Bally-Fath.....?hash=item20ae3dc370

Mouins c'est a peu près ce qui reste quand on veut une Fathom pas cher !

Clean cabinet and removed the back panel because of heavy water damage. Pinballpal stencil ordered.

Lot of dust to clean !

Now that i swaped rsss Fathom playfield, i try to restore his original one to his past glory and eventually maybe keep it to restore my Fathom. Today i find a way to remove all those heavy and ugly cracks from inserts


Final cleaning and polishing not done but imo they will look amazing after clearcoat.

Why not install your new reproduction playfield ?

Quoted from jamie23

Why not install your new reproduction playfield ?

The CPR playfield is amazing but i have a personal better feeling when i play with the 30 years old age original playfield. Also doing those restoration give me lot of experience when it's time to restore playfield that cpr will not reproduce.

Fair enough

Inserts restoration, just to make things more confuse, i mixed few old inserts in the picture !!

damn you are right they do look amazing!

belle job sur les inserts

impresionnant les inserts....

How did you restore your inserts?? They look fantastic!

Pete

Quoted from shock_me

How did you restore your inserts?? They look fantastic!

Pete

Here's the process.
Remove them gently from under the playfield, usually it is easy
Sand with 80 grit to remove cracks and after 200-400-800-1000-2000-novus 3-novus 2
I put inserts decals from classicarcade, they are great

All bally playfields deserve this restoration in my opinion and many more from this era
Time to complete the process, about 20 min by insert

Wow they look fantastic. You have given me hope for all of the older games which I prefer!

Starting touchup. I make few touchup on the left and right side. I decided to make all the sky and the clouds because this part of playfield has no mylar. The grey lines and white spot is where the ball remove paint to the wood. I fill the ball line, spot and cracks with grey and white paint before i make touchup. I finally decide to sell the CPR repro and keep this original, i'm very happy about the overall condition.
PS: CPR repro sold to whizzervic

More job done, lot of details to reproduce in trees !



Here's the details, i take care to make the trees same as the original from my cpr repro.

2 weeks of work later !


Previous touchup


Touchup removed


New touchup


General view

Tu es courageux, je n'ai pas ta patience.

superbe travaille, lache pas.


Bye Gino

superbe!un artiste!quoi de mieux qu un cpr?un playfield hal 9000!

Inserts are back ! Final clearcoat to come soon, one color match to redo after a clearcoat test.

New pics, my best part of restoration, put restored parts together !!

Very nice.

What I really like is seeing a before and after from the same viewing angle. Really gives a good appreciation of your attention to detail.

Wow Hal, you are bringing that pin to life and giving it another 30 years. I may have missed it, but did you scrub, grind, sand, soak or put on new parts?

Look real good

Did you used original drop target, or the repro one. There is a little color différence between both, I use the repro for my Fathom and the original are more shiny. If you use the original one let me know, I still have mine an myabe some of mine look better then your.

Bye Gino

Replated the assembly or just cleaned?

My guess would be replating

Thanks for all apreciation !

- I cleaned and zinc replated the metal parts. Clean and repaint black parts also.

- I use the repro targets and varathane them to protect the artwork. In the same time the color look deeper and they are shiny.
- I cannot see big difference between original and repro. The repro need some work to clean overspray of chrome paint.
  Even the original ones are not the same colors.

bravo!!!incroyable de voir la différence! cette machine sera un bijou!

Super Max a encore frappé....j ai ben hate au meet chez vous...lol

I'm eager to see this clearcoat playfield....

Quoted from redketchup

I'm eager to see this clearcoat playfield....

Je n'ai pas fini le clearcoat, comme ca m'est arrivé avec mes autre projets, je doit refaire des retouches de clear car je l'ai sablé et a 3-4 endroit il en a manqué un peu. Ca reste un playfield de 30 ans d'age donc coté couleur ca n'as pas l'éclat d'un cpr mais c'est quand même très bien. La chose qui seras la plus frapante seras les inserts quand elle seras en fonction.

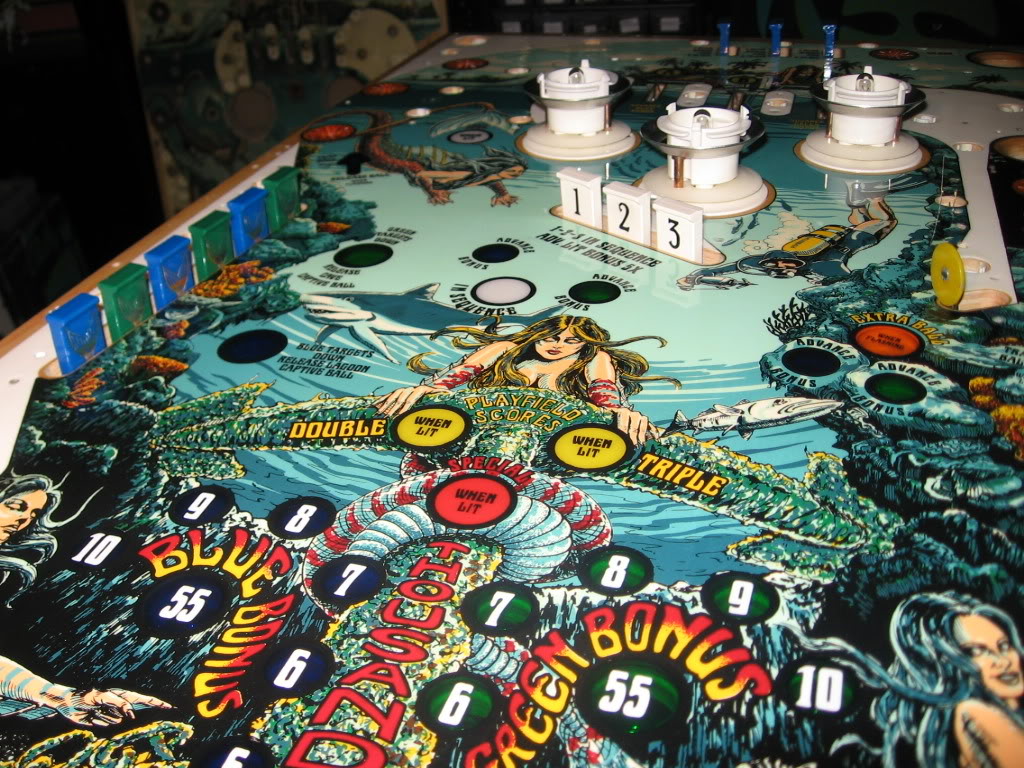

Playfield gallerie !!

Before and after. Remark the cracks inserts problem relative to all Bally from this era.












Not perfect flat but nothing to interfere with the ball




CPR versus Original (You can find small graphical differences !! )

quel travail !que de patience et talent...j aime les couleurs qui on vieillie avec les années cela donne un coté vintage incomparable.cette machine sera unique,avec ses couleurs d origine.

C'est pas un CPR, c'est mieux...

Superbe, vraiment hate de voir ca en vrai

Bye Gino

wow vraiment une belle job!

qu'el est ton procédé pour le blanc?

Quoted from beatmaster

wow vraiment une belle job!

qu'el est ton procédé pour le blanc?

J'y vais au pinceau avec de l'acrylique très dilué, c'est ce que je fait pour presque tout les touch-up. Ca ne laisse presque pas de marque en séchant, pratiquement comme si c'était au spray, mais au pinceau tu peut faire une job très précise dans les contours difficile. Exemple, tout le ciel, les nuages, la partie vert très pâle entourant les targets 1-2-3 au centre ont été refait car ce n'était pas sauvable. C'est pratiquement indétectable a moins d'avoir encore une bonne vision de proche et de regarder a moins de 6 pouces du playfield. J'ai matché les couleurs comme elles étaient rendu après 30 ans d'age, c'est la raison pour laquelle les nuages sont plus foncé que le blanc sous le plastic set mais il match le reste du blanc sur le playfield.

Quoted from HAL-9OOO

J'y vais au pinceau avec de l'acrylique très dilué, c'est ce que je fait pour presque tout les touch-up.

Est-ce que tu dois faire plusieurs couche vue que c'est dilué.

Il ne doit pus y avoir grand playfield qui te font peur?

Quoted from redketchup

Est-ce que tu dois faire plusieurs couche vue que c'est dilué.

Il ne doit pus y avoir grand playfield qui te font peur?

Je ne met qu'une couche car la couleur de base est déjà là. Selon la couleur et la marque de l'acrylique, parfois ca couvre très bien même très dilué. Si le playfield est au bois il faut remplir avec une couleur proche pour que celle dilué reste la même si ca ne couvre pas asser. Il est possible aussi dans ce cas d'avoir a mettre 2-3 couches.

J'ai appris beaucoup avec ce playfield mais j'ai encore beaucoup a apprendre. Une chose difficile même si ca semble simple ce sont les cercles et surtout le lettrage. Les cercles ne sont pas tous ''parfait'' sur cette restauration. Il sont quand même très bien. Le lettrage va facilement paraitre ''hand made'' si ce n'est pas fait correctement et ce n'est pas évident car c'est dans le domaine du très petit et précis. Dailleur la Seawitch et Freefall que j'ai acheté vont me mettre au défis a ce niveau-là car je vais en avoir beaucoup a refaire. Aussi il y a bien des effets graphiques sur certain playfields que je n'ai pas encore expérimenté et qui vont etre de beau défis.

Sockets and ground braid in process
I decided to make an hybride version of sockets, new bayonet sockets for lights 47 for the inserts mix with old restored 555 white light socket to keep the same original look on the top of the playfield

Restoration will take more time than prevision !

ca vas fair des ``gros pu-pu ``plus tar ca!!

il va manger les coins des cabinets!!

bravo pour la nouvelle aquisition!beau chien!! le meilleur ami de l homme.

Quoted from HAL-9OOO

Restoration will take more time than prevision !

Est ce que c'est un labrador brun?

Quoted from redketchup

Est ce que c'est un labrador brun?

Non, un Husky rouge!










C't'une joke Gino!

Pis tres belle job en passant Hal "Le Malade" 9000! Tu devrais faire quelques EM, y en a qui seraient belle en crisse avec une job de même!!

oui je lai vu hier, trez bell job!!!
Y vas que manquer la boite pourer en fair une NIB!!

Quoted from AMX

Non, un Husky rouge!










C't'une joke Gino!

T'es con!

Bravo Maxim,belle job de moine que tu fais,comprend pourquoi tu commence a blanchir

Quoted from redketchup

Est ce que c'est un labrador brun?

Oui, tu l'as reconne, c'est le ''modèle'' haut sur pattes !

Quoted from AMX

Pis tres belle job en passant Hal "Le Malade" 9000! Tu devrais faire quelques EM, y en a qui seraient belle en crisse avec une job de même!!

Je laisse les EM a jojob, il est aussi ''craqué'' que moi au niveau du détail !!

Quoted from HAL-9OOO

Je laisse les EM a jojob, il est aussi ''craqué'' que moi au niveau du détail !!

Il faudrait qu'on se rencontre Max. JoJob a passe a ma shop aujourd'hui pour une piece, et il m'a dit comment tu fais du travail extraordinaire. J'admire ta patience et surtout ta passion.

Quoted from RAB

Il faudrait qu'on se rencontre Max. JoJob a passe a ma shop aujourd'hui pour une piece, et il m'a dit comment tu fais du travail extraordinaire. J'admire ta patience et surtout ta passion.

Merci j'aprécie beaucoup

For your eyes only. Under playfield 99.9% done .... and working 100%

THIS COULD EASILY PASS AS A COUNTERFEIT NIB. JUST NEED TO RESTORE THE BALLY CARDBOARD BOX. TURNS OUT THEY ARE RARER THAN THE MACHINES THEMSELVES.

Incroyablement beau a voir Max.

Robert

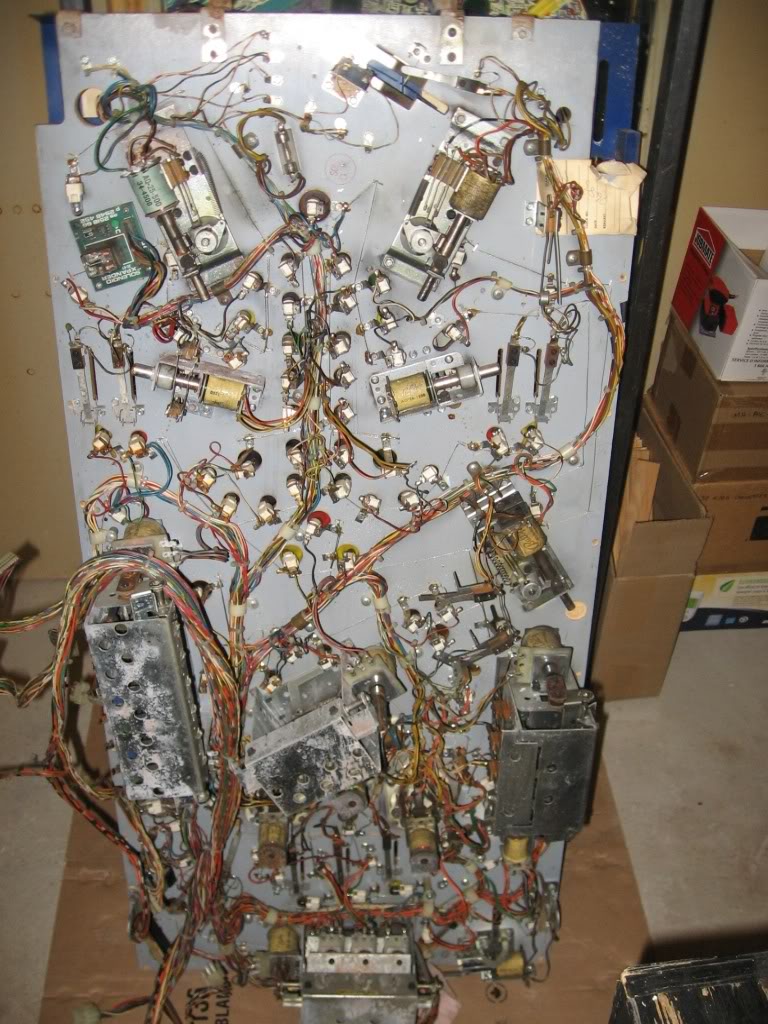

Merci Robert, voici la condition d'avant, j'ai pris cette image voilà presque 4 ans, cette Fathom était dans un état lamentable. J'ai du défaire bien des pièces prise par la rouille et etc ... ''toute'' les pièces on dû etre nettoyer et restaurer sous ce playfield, beaucoup de travail mais beaucoup d'apprentissage en retour.

Tu es un artiste.

Quoted from RAB

Tu es un artiste.

Non jamais de la vie, j'ai rêvé de l'être a mon tout jeune âge mais ce n'est pas en moi. Aujourd'hui par contre je suis heureux de restaurer les oeuvres des artistes, je les admire !!

Quoted from HAL-9OOO

Non jamais de la vie, j'ai rêvé de l'être a mon tout jeune âge mais ce n'est pas en moi. Aujourd'hui par contre je suis heureux de restaurer les oeuvres des artistes, je les admire !!

Fair enough Max.

wow ÇA c'est vraiment du beau travail, très belle restauration, le clear est parfait, le contour des inserts est rond, le dessous est impeccable, ÇA c'est une restauration!

super comme d'habitude!!!

Quoted from HAL-9OOO

j'ai pris cette image voilà presque 4 ans, cette Fathom était dans un état lamentable.

4 ans de travail de moines !! Continue de partager ton travail, une inspiration pour l'excellence!
Sauf que si tu te rajoutes des projets à ta liste, à coup de 4 ans tu vas pouvoir te rendre à ta retraite Sauf que tu vas avoir le temps en masse de profiter d'une belle collection

Mais non, ca ne fait pas 4 ans que je travaille dessus mais ca fait 4 ans que je l'ai. Je travaille dessus depuis le début de l'année et j'ai fait un Fathom swap pour rsss entre-temps aussi et autre petite chose. Je me suis donné 1 ans pour Fathom d'un bout a l'autre.

Les autres projets vont etre beaucoup moins long car je ne vais faire que les playfields ( ou presque   ) et c'est des projets d'environ 3 mois.

Update

I made a new cabinet backpanel, not easy for a beginner ! No glue yet, just put it on the top to check how it fit.



I made lot of cleaning in the last weeks:
Clean and paint transformer metal plate, clean and paint score display panel and wires, clean cabinet wires, transformer and etc ....


Look like a mess but don't worry   I changed the power cord, the filter and etc ...

Félicitations pour le PF (et pour tout le reste aussi , bien entendu), t ' as vraiment fais une super de belle job ...
