salut je viens de recevoir ma trousse de chez pinball life pour "shopper" ma pin...nouveau kit de rubber a grandeur et instalation de leds...
par contre j avais toujours remarquer que mes lumieres de backglass etaient faibles que celles du plateau...
je me suis dit avec les leds je regle ce probleme...et NON
regardez sur les photos...

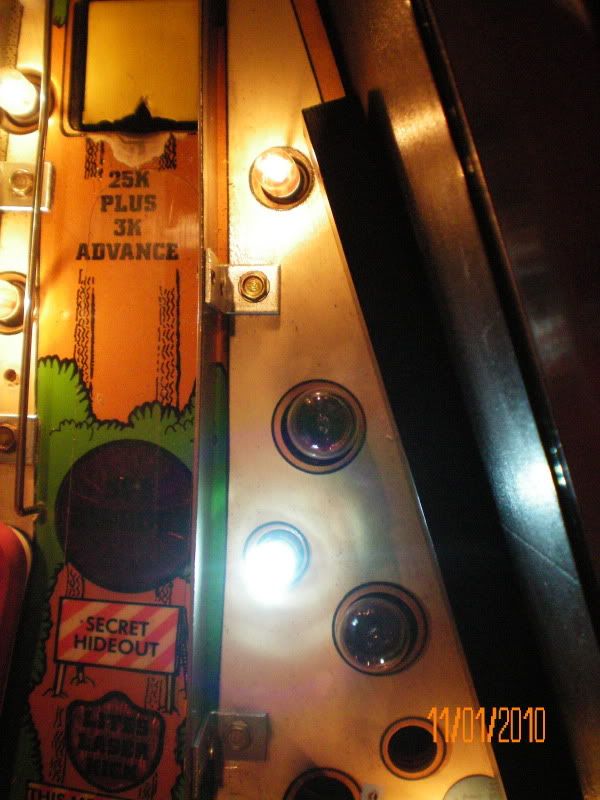

le plateau lumieres vives et leds ok

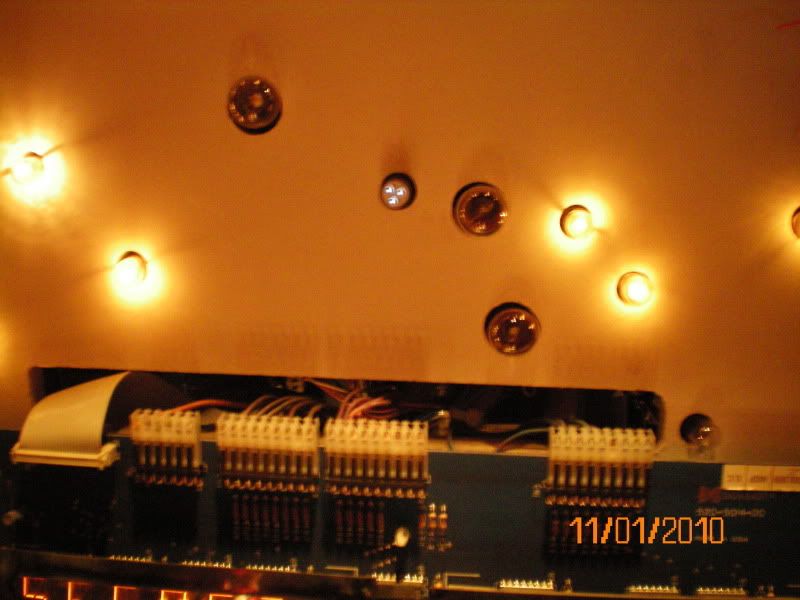

memes ampoules sur la tête et la...beaucoup moins de courant...c est sur...le led a de la misere a allumé...et les ampoules sont tres faibles...
qu est ce que ca pourrait etre...?



Par contre sur la tête il y a des flashers et eux sont tres brillants...

donc ce doit etre le circuit de l allumage general de la tête mais que chercher???

j ai defait toutes les connexions de la board d eclairage et reconnecter mais rien n y fait...
je soupçonne donc une composante du board... amoins qu il y ait un dimmer pour la tête!!!


ici remarquez la difference eclairage plateau et tête...

puis mon topper que j ai réparer!!!

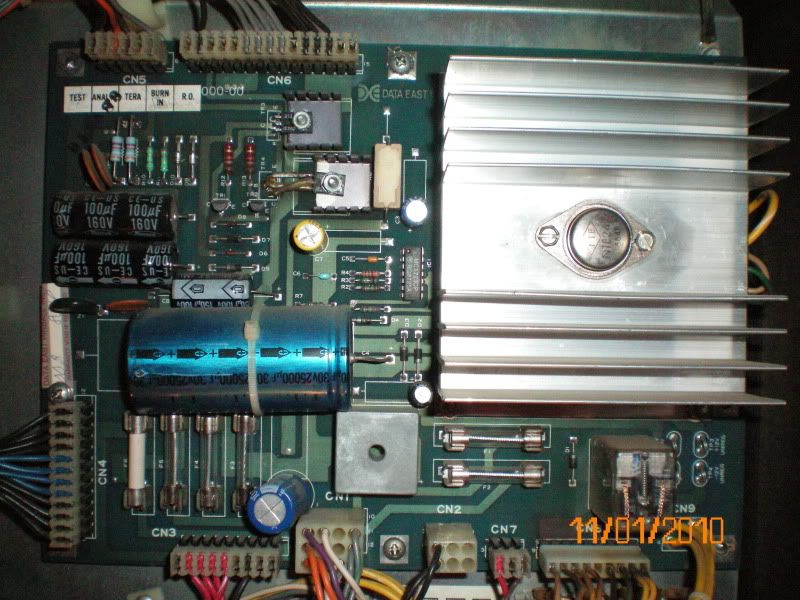

le board suspect...






si vous avez des suggestions ne vous genez pas...

Merci

arrête de chercher: le connecteur qui est tout grillé en bas à droite ...


change les pin male du board ET les pins femelle du connecteur ( en plus du connecteur )

le CN8?

Pis y faut que tu change toutes les leds en meme temps pour voir une difference..... Si t'as 50 lumieres pis 1 led ben les lumieres bouffe encore toute le jus.....

ok
mais sur le plateau juste pour les pics on voit une difference tres nette...
je prends note de vos conseils...merci

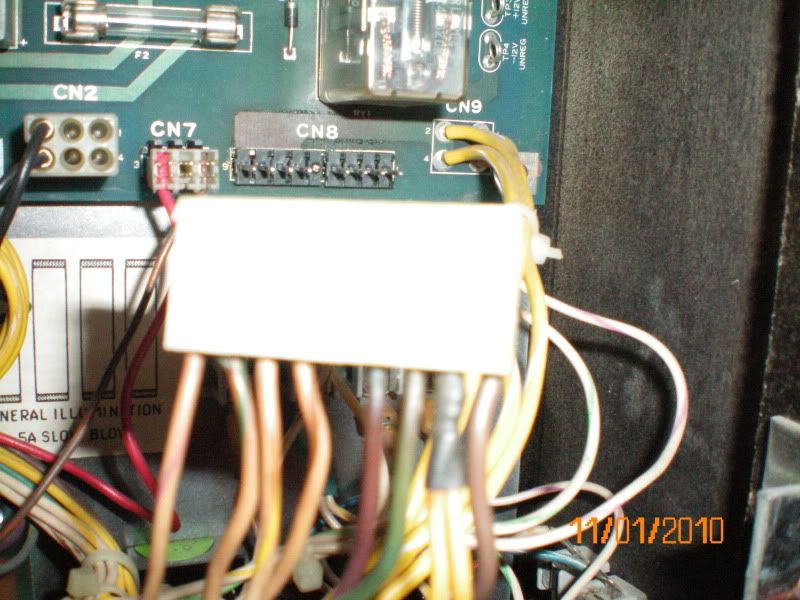

au fait en parlant de connecteur le CN8 est correct...comparé a celui des inserts...(qui est derriere le speaker...dans la tête)

CN8

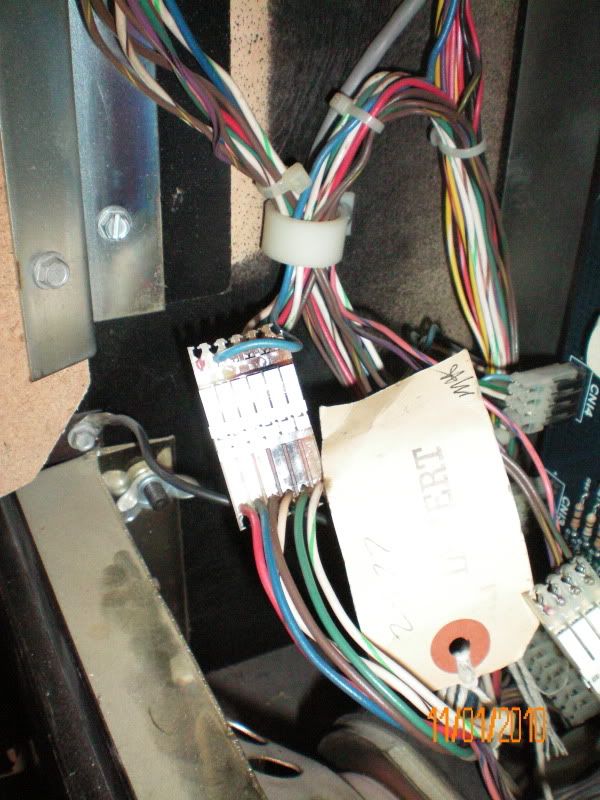

Insert

c est fou comme les fils sont chauds a ce connecteur la!!!

c'est sure qui sont chaud, regarde comme sont bruler! Le courant passe pus, ça fait comme une resistance pis ça dime les lumieres.... toute les connecteur pis les pins brulé ou jaunit sont a changer....

...ce que je fait quand je change les connecteurs, je les soude avec les fils, comme ça c'est sur que le courant passe comme il faut...

mais ca c est le connecteur d insert et eux sont bien brillants...penses tu que ca influencerait les ampoles de backglass?

ou je peux trouver ces connecteurs??? pour celui des inserts un standard serait ok mais pour celui de la board? pins et connecteur?

merci Pascal de tes conseils...

..d'habitude c'est les plug de GI qui brule comme ça..... aucun rapport entre les deux..
Les pieces: magasin d'electronique, mtl je pense que vous avez Addison?!

GI?

GI JOE!



GI= general illuminations



Les inserts sur le pf sont relié a des fils avec une base de couleurs rouge et/ou jaune... D'apres moi la plug avec les fils brulé brun, vert, blanc-vert, blanc-brun sont pour le GI du pf....

ok
reste a trouver des connecteurs MTA...pas evident...Addison en ont mais paspour du 6 fils!!!
puis pour celui de la board ca semble encore moins evidents...pins et  connecteur... 8 pins XXXX0XXXX
                                                                                  connecteurr en plastique 9 trous xxxx0xxxx        X=fils ou pins  0=pas de fils ou pins

http://www.greatplainselectronics.com/

Commande chez Ed.

a montreal il y as Mira amusement sur le boulevard metropolitain... le gars a du stock pas mal pis il fait des bon deal

mira = un operateur ... pas la bonne place pour acheter ca!


David: les pin tu les coupe une fois installé! , meme chose avec les connecteurs: achete le plus grand que tu peux trouver pis tu le coupe!


ton connecteur "Z" est effectivement le problème comme AMX a dit ... change ca!

Quoted from Evilblitz

a montreal il y as Mira amusement sur le boulevard metropolitain... le gars a du stock pas mal pis il fait des bon deal

MMMMWWWAAAAAHHHAAAAHHHHAAAAHHHAAAAAHHHAAAAA!!!!!!!

Lors de ma visite là-bas en 2006, dans le showroom:

Williams Popeye, juste propre mais a vu de la route = 2650$

Data East Hook, propre = 2300$

Et en arrière:

Silverball Mania, complètement usée et boards sautés = 700$

Baby Pacman, mort = 1000$

De plus, ils faisaient les réparations sur les machines à l'arcade au Pepsi forum et crossaient ouvertement le propriétaire de façon tellement évidente que même lui, qui ne connaissait RIEN aux machines (il était proprio du resto en bas et du bowling en haut aussi) le remarquait. Genre 600$ pour réparer un STTNG et elle était revenue avec PLUS de problèmes.

En plus, il a essayé de me vendre pour 120$ de pièces pour 200$. Il part à des prix astronomiques et les baisse devant toi pour te faire croire que tu as un bon deal, mais son prix final est au moins 20% plus cher que normal.

À éviter à tout prix. Ce sont de vrais requins. Il y a des magasins et des sites webs BEAUCOUP moins chers et plus efficaces.

David dis-moi ce que tu veux comme pièce, j'ai une petite réserve de pin, connecteurs crimps, peut-être que j'ai ça dans les racoins

ok apres quelques retraçage de fils...je me suis apercu que les fils du connecteur brulé alimente devinez quoi...l illumination de la tête...donc j espere que ca va redonner la brillance a mes ampoules de tête...

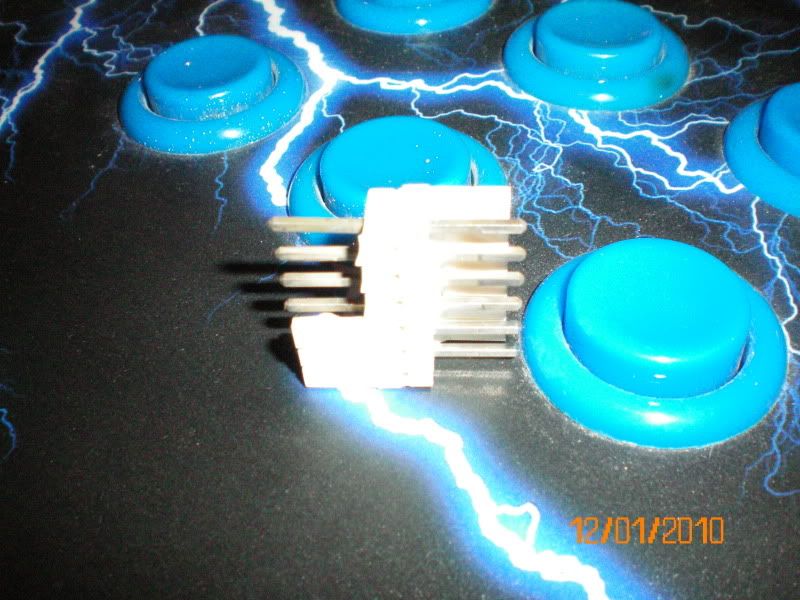

ce dont jai besoin un connecteur en Z 6 pins(mâle)




et deux connecteurs 6 pins (femelle) pour chaque côté du connecteur Z

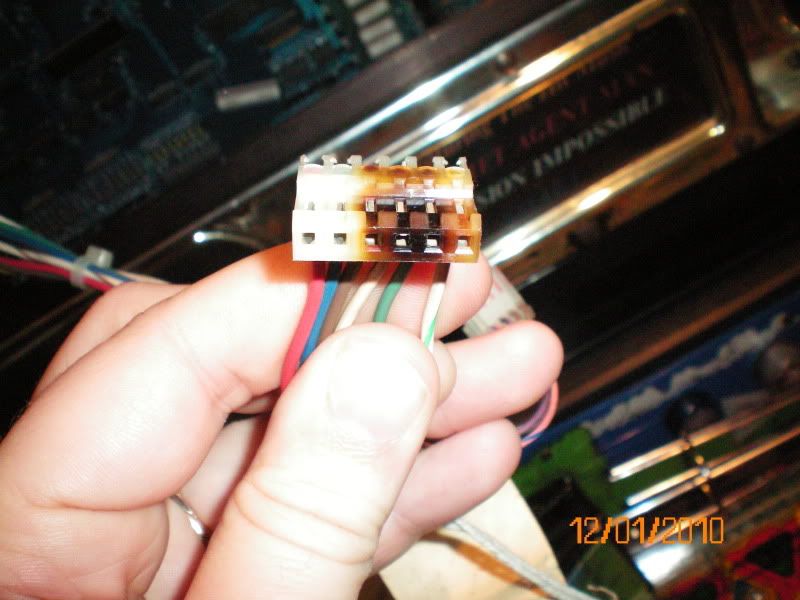

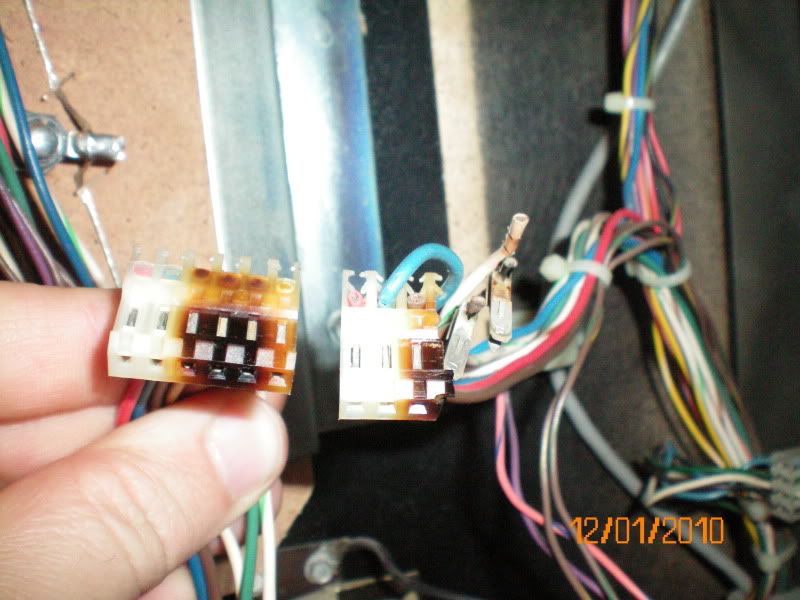

y en a meme un qui s est desintégré lorsque je l ai deconnecté!!!


ça donnait ceci assemblé....




si t as ca Hyann t es mon sauveur!!!

C'est sûr que c'est ça j'ai le même problème.......

Salut

Bravo David pour ta réparation au niveau de ton topper. C'est beaucoup plus beau.  Dison que pour une première machine, tu va avoir l'occasion de toucher à plusieurs choses.  C'est l'expérience qui entre !!!

merci...et oui je commence a me mouiller avant de plonger!!!

Le connecteur en Z, les pins on l'air pas pire fait que tu peux toujours juste y passer un petit coup de lime a ongle tres fin ou un papier sablé a l'eau (le papier gris) grade 800-1200.... Juste pour enlever la corrosion qui aurait pus se faire (si y en a)...
Avec des terminaux neuf, tu devrais etre en voiture!

J'ai pas de connecteurs en ''z'' à moins que tu veuilles en frabriquer un, mais je devrais avoir tout le reste sinon va falloir que tu commandes

je vais recuperer mon Z... reste les 2 connecteurs en plastque 6 pins femelle les as tu Hyann?

Ok moi je debute dans le millieu de larcade donc ce sur que jvas me watché plus malgré quil voulait me vendre du t-molding a genre 1 piasse de le pied ce tu cher ou pas cher???

combien ta besoin de "Z" conncteurs.....
J'ai aussi les autres si tu trouve pas chez Madisson (laval) ot Addtronic (ST.Meu Meu de Mascouche   )

un Z 6 pins et deux femelles 6 trous pour mettre de chaque coté...comme sur la photo...

merci

Quoted from DavidC

un Z 6 pins et deux femelles 6 trous pour mettre de chaque coté...comme sur la photo...

merci

Hein? Quoi? Une Z6 et deux femelles? Est-ce que trois c'est OK?

Ouai, 2 femelles, 6 trous, ça ben d'l'allure ça!!

WAKA WAKA WAKA

est ben bonne!!! les trois sont bonnes...lol

MAJ les connecteurs sont changés...et CA FONCTIONNE...Merci Magneto pour le diagnostique...
et merci a tout le monde pour vos conseils aussi...
j ai commencé le travaillé de "SHOP" Novus 2 a grandeur...rubbers neufs, billes neuves, essai de leds mais je vais juste en garder pour les inserts, j ai essayé pour GI ca enleve l ambiance de la game, blanc trop clair...
pour la tete c est meme verdict mais peut etre une affaire de gouts...au niveau des inserts c est merveilleux...
je vous poste des photos une fois fini...
